中国电信六安分公司多功能报告厅
中国移动六安市智慧旅游视频监控
中国联通交通局与公安局互联互通
安广网络南山郡有线电视配套项目
中国电信六安分公司多功能报告厅


多功能报告厅解决方案




多媒体、网络视频会议系统成为现代化信息交流的主要手段,因此,报告厅设计时应满足现代化信息交流的需要进行方案设计。一般报告厅包含多媒体会议、网络电视会议、学术交流、技术培训、产品介绍、新闻发布等需求,根据场所不同,还涉及舞台灯光音响等。因而选用技术先进、外形美观的多媒体会议系统是必要的条件。

一个全功能的多媒体会议系统应有以下系统功能组成:

(一)多媒体会议系统

(二)多媒体网络电视会议系统

(三)同声传译系统

(四)会议扩声系统

(五)文艺表演音响、灯光、视频、卡拉OK系统

(六)视频会议系统

前期勘测

进行多功能厅需求调查,明确客户场所用地的性质及系统建设需求和现场(周边)条件,对多功能厅环境进行准确的描述。在应用需求分析的基础上,确定应用的具体需求,进而确定系统建设的应用具体目标,包括周边设施、项目应用和系统管理等方面的目标,根据应用需求建设目标主要建筑分布特点,进行系统分析和设计。然后确定技术设计的原则要求,如在技术选型、布线设计、设备选择、系统配置等方面的标准和要求。最后规划多功能厅建设的实施步骤。

多功能厅总体设计方案的科学性,应该体现在能否满足以下基本要求方面:

(1)整体规划安排;

(2)多功能、先进性和标准化相结合;

(3)结构合理,便于维护;

(4)高效实用;

(5)支持宽带多媒体业务;

(6)能够实现快速信息交流、协同工作和形象展示。

根据前期勘测准备工作,后期设计时会根据需求适当增减项目,一般需要设计的系统有大屏幕显示系统,多功能厅扩声系统,控制系统,舞台灯光系统,数字会议录播系统、视频会议系统。

大屏幕显示系统

大屏幕投影显示系统一定要具备高分辨率显示、色彩均匀稳定,并且能与各种信号良好兼容的特性,并且还需要保障报告厅长时间的显示环境。对此,投影机能很好的应对各种恶劣的环境,能够超长时间不间断持续工作,完全胜任报告厅的艰难环境,因为报告厅足够宽敞,所以一般都会采用正投的方式,幕布根据现场环境而定。

多功能厅扩声系统

根据报告厅需求,确定客户是否有娱乐需求,若有娱乐需求,推荐更好音质的音响,或者更丰富的设计,以确保满足会议需求的同时还具备优秀的娱乐音质。

对于大型报告厅而言,声场控制十分关键。设计时需声场分布均匀,确保前排不会刺耳,中间不会较弱。为达到这个效果,需严谨的执行国标、规范的声场设计标准,以及相应级别的厅堂声场设计与测量准则,最终需要达到语言清晰度>60%。

控制系统

中控系统是报告厅的必配系统,起到集中控制的作用。一般报告厅都会涉及到许多设备操控,具备大量信号切换,跟踪转换等,若采用手动或遥控器操作,将造成很多不便,并且浪费时间。

利用中央控制系统,通过代码编程,可以将传输信号集中控制,写入后的系统仅仅只需要一个平板,就能实现操作便捷的智能报告厅环境。

舞台灯光系统

舞台灯光系统设计是遵循舞台艺术表演的规律和特殊使用要求配置的,其目的在于将各种表演艺术再现过程所需的灯光工艺设备,按系统工程进行设计配置,使舞台灯光系统准确、圆满地为艺术展示服务。

舞台灯光灯位布置的顶光、区位构成布光阵列,舞台各部位均有布光点,杜绝死区,可灵活多变的按需组合。

视频会议系统

用于举行重要会议的报告厅或指挥中心,需要多方协调或多方会议交流,本系统同一般会议室的视频会议,区别在于显示环境更为宽敞,单元格切分更为丰富,摄像跟踪选点更多,能够应对更为复杂的现场会议环境。


中国移动六安市智慧旅游视频监控


智慧旅游综合管理系统解决方案




基于先进理念的可视化管理系统,以地图式管理可一览景区所有运营情况,集监测、控制、维护、管理功能于一体,实现应急指挥调度、大数据分析决策。

智慧旅游综合管理系统解决方案:

智慧旅游综合管理平台基于先进理念的可视化管理系统,引入“一张图”的概念,资源一张图管理、设备一张图控制。通过景区地图可一览景区所有运营情况,集监测、控制、维护、管理功能于一体,实现对全景区的实时控制管理。

智慧旅游综合管理平台将景区现有的信息化应用及控制系统进行系统集成和功能对接,基于可视化的景区电子地图对景区内部大小设备、设施进行控制和管理,并与电子地图地理坐标进行相互关联,可实现各智慧旅游系统间关联互动,及数据搜集、汇总、分析,进而消除目前许多智慧景区建设中存在的系统信息孤岛问题,达到综合管理和集中控制的目的。


智慧旅游综合管理平台主要功能:


智慧旅游:智慧旅游综合管理系统解决方案


1、智慧景区后台管理系统;

2、解决多系统单点登入功能;

3、解决智慧景区建设信息孤岛问题;

4、为指挥调度管理提供数据依据;

5、汇聚智慧景区中各子系统数据;

6、实时生成智慧景区管理数据分析报表;

7、决策分析(含余票查询、销售同比分析、票类销售分析、站点销售对比分析、客户类别分析、销售分析、票类SWOT分析等);

8、报表数据(含销售报表、财务报表等);

9、领导综合查询(可查系统的管理报表);

10、数据分析(含库存分析、客户分析、报表分析等);

11、图形分析报表(柱状图、饼状图、波形图等);

12、系统管理(含用户管理、菜单管理、角色管理、日志管理等)。

智慧旅游综合管理平台业务模块:

实时大数据中心;监控中心;设备控制中心;信息发布中心;观光车调度系统;巡检管理系统;人脸识别管理系统;电视墙管理系统;三维实景漫游系统;录像中心;统计分析系统


中国联通交通局与公安局互联互通


系统集成解决方案




六安市交通局需新建一套视频互联系统,通过视频传输专网将六安市公安局相关视频资源传输到交通局,实现调取六安市公安局远程联网监控资源并写入本地新建视频存储。

项目建设内容为:根据需求搭建视频互联系统,并提供相应的安装、调试、培训、三年质保等服务。


六安市交通局对接市公安局监控系统拓扑图


方案分为前端视频资源授权、视频传输、平台组建、视频存储等几个部分:

前端视频资源授权:本次前端视频资源由六安市公安局提供。通过六安市公安局提供的NVR接口或对接六安市公安局视频监控平台调取视频监控资源。

视频传输:新建一条视频传输专线,视频专线需具备市级公安机关视频专网建设成功经验。通过视频传输专线将六安市交通局内网与六安市公安局内网互联,以实现新建视频前置服务器通过视频传输专线访问调取视频资源。为了在网络边界上建立可靠的安全防御措施,防止来自网络外界的入侵,在原交通局内网边界新增一台防火墙设备,隔离内外网。

平台组建:采用智能交通视频联网监控平台软件,结合一台专业服务器为平台提供强有力的资源保障和稳定性保障。通过智能交通视频联网监控平台下载并播放六安市公安局视频资源,通过客户端实现资源管理。

视频存储:新建视频存储,通过IP-SAN实现视频前置服务器将数据写入本地保存。

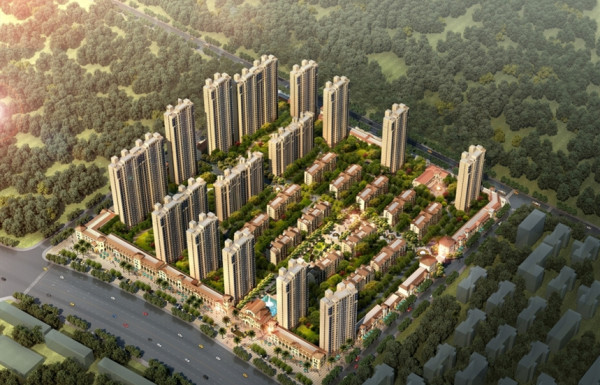

安广网络南山郡有线电视配套项目


有线电视系统解决方案




在智能建筑工程设计中,有线电视接收系统是适应人们使用功能需求而普遍设置的基本系统,该系统将随着人们对电视收看质量要求的提高和有线电视技术的发展,在应用和设计技术上不断的提高。

有线电视系统是利用同轴电缆进行宽频传输的图像传输系统,也可在大楼内,通过节目源设备(录像机、蓝光DVD、有线电视机顶盒等)播放影视信号及来自本地有线电视网的电视信号,该系统通过同轴电缆分配网络将电视图像信号高质量地传送到楼层各用户终端。

目前,有线电视网络是国内广播电视公众信息网络的最大平台,其有着不可替代的诸多优势,频率资源丰富、用户数量众多而且稳定、信息内容丰富多彩、传输速度快等。随着城市化进程的不断加快,我国的高层建筑的数量以及层数都呈现出了上升趋势。重点对高层住宅建筑的有线电视分配网的设计与施工工作进行分析。

1网络分配形式设计

(1)设计分配网络时,应尽量多地采用分配方式,避免采用分支方式。设计带宽应以5--750MHz为宜,为了减少线路损耗,放大器到各层之间的电缆可采用SYWV75-9、SYWV75-12电缆,原因是:

①对于较高层用户来说,中间没有了许多分支器,出故障的机会也少了许多;

②采用这种方式虽然电缆用量大了一些,但放大器的使用效率却提高了许多,因为无论如何放大器输出多高电平经过10多级分支器后电平也难以满足要求。

(2)进人高层建筑的主干线一般采用地埋方式通过SYWV75-9电缆或电缆进人主放大器箱,对于30层以下的高层,一般采用单级放大器即可,有条件时也可采用光收机直接输出,放大器箱一般设在一层,便于维修;对于30层以上的高层应考虑多级放大器,次级放大器应以能够提供最高层用户足够的电平,而安装层高又要尽量低为设计原则。

(3)每层分配器将电视信号分配到每个套间的智能信息箱里,然后由信息箱经分配器分配到套间内的用户盒里。如果套间内不只安装一个用户端子时,各端子应设计成通过各自预埋管道独立通向智能信息箱,而不应该设计成通过一条预埋管道串联通向各用户端子。总之尽量避免使用多个分支器。

(4)每层分配器箱和底层放大器箱放置在弱电井外侧,安装高度1.8m为宜。用户端子的放置,对于客厅内用户端子一般放置在进门的对面或斜对面靠近墙角处,距离以0.5m为宜,安装高度以0.25m为宜。对于卧室内的用户端子一般放置在进门的这一侧,即铺放床铺墙的对侧,离内侧角距离lm为宜,高度以0.25m为宜。

2集中分配形式设计

集中分配,即在建筑物中单元的中间楼层加设电视信号分配集中分支器,楼内所有用户的有线电视线缆都从中间楼层的器件箱中分出(相当于供电局的一户一表),每户一根电缆,互不干扰。两侧单元的信号输入线直接从建筑物的中间单元的中间楼层向两侧单元敷设线缆,楼道内布线同理。

集中分配的优点在于:

1)分支器器设在建筑物中间楼层,线路故障率最低、故障点最少;

2)电视信号容易维护;

3)真线路安全性最高;

4)每个用户信号基本一致,利于以后数字电视和双向业务的开展。

进入高层建筑的主干线一般采用暗管敷设方式,通过SYWV75-9电缆或光缆进入单元。

3小区内暗管敷设

室外有线电视管网由设备井、落地箱、手孔井、地下管道和引上管组成。室外有线电视管网必须与小区外有线电视干线和公共建筑、住宅楼的进户管网相连通;管道尽可能走直线,沿道路或楼栋走向平行敷设,井与井之间最大距离为 100 米。 在管道分支处、转弯处、楼房入口和引入引出点处都要设置手孔;除特殊情况外,室外管道采用 Φ110 波纹管。

4楼内暗管敷设

现在小区楼内管网均有开发商根据设计院所设计的图纸自行建设,室外管网部分由其它电信运营商建设,由于没有统一的设计标准和设计院水平良莠不齐,导致部分管网在布管结构和尺寸上跟不上新技术的要求,给以后的施工和网络升级改造造成了很大的困难,因此必须多与开发商主动联系,在楼栋动工之前查看设计图纸,若不符合现有设计标准,应积极主动和开发商协商修改。使入户管道直接Φ≥25mm,竖井管道必须Φ≥50mm,这样才能符合集中分配设计与施工的条件。
